Casse RCF: nuovo design con Creo Parametric
Design ed ingegnerizzazione di una nuova linea di amplificatori e diffusori da incasso
Il Progetto
Design ed ingegnerizzazione di una nuova linea di amplificatori e diffusori da incasso
Il committente voleva commercializzare una nuova linea di prodotti per la sonorizzazione di locali commerciali, composta da amplificatori, diffusori da incasso e da parete, e coniugare al miglioramento delle performance tecniche e acustiche un design altrettanto innovativo.
Si è, quindi, rivolto a Projet srl e Nussbaumer Design per commissionare design ed ingegnerizzazione della nuova linea.
| Prodotto: | Diffusori acustici da incasso a soffitto, a parete e unità amplificatore |
| Cliente: | RCF s.p.a. |
| Software: | CREO PARAMETRIC |
| Link: | www.rcf.it |
Il Cliente
RCF s.p.a.
RCF è un’azienda leader nella progettazione e produzione di prodotti e sistemi ad alta tecnologia per l’Audio Professionale e deve il suo longevo successo ad una filosofia semplice: fornire prodotti eccellenti, prestazioni di prima qualità e la migliore assistenza possibile.
Il Software
CREO PARAMETRIC
Il software utilizzato per questo progetto è stato CREO PARAMETRIC. Creo è ottimo per la modellazione 3d, con questo software è possibile generare facilmente superfici di design parametriche che possono riadattarsi senza fatica alle modifiche dimensionali. Ciò significa che in maniera semplice possiamo produrre prototipi tridimensionali che automaticamente aggiornano le dimensioni nei disegni 2D. Grazie agli strumenti a disposizione le diverse versioni di un modello di assieme saranno di facile gestione.
La sfida
RCF per la sua nuova linea di prodotti ha presentato 3 esigenze specifiche:
- avere un design innovativo capace di trasmettere immediatamente l’innovazione tecnologica alla base della nuova linea
- avere un prodotto che oltre al design integrasse anche tutte le necessità produttive ed industriali per ottenere assemblaggi semplici e costi contenuti.
- lo studio di soluzioni che semplificassero al massimo le attività dell’installatore.
La soluzione
Lo studio Nussbaumer Design ha proposto al cliente 3 nuovi concept dal design innovativo, completati da proposte per soluzioni tecniche realizzative. La committenza, tra i bozzetti, ha scelto quello che meglio soddisfava le esigenze di performance e posizionamento sul mercato. A questo punto Project srl si è occupata di industrializzare il nuovo design con la tecnologia RCF.
Con CREO PARAMETRIC abbiamo sviluppato in 3d i modelli di design specifici e tutte le parti rilevanti per l’impatto di design privi di dettagli meccanici.
La fase successiva è stata lo sviluppo e l’ingegnerizzazione del prodotto tenendo conto delle esigenze tecniche e funzionali dei lay-out interni definiti da RCF e dalle necessità produttive ed industriali, con il loro potenziale impatto sul design.
Abbiamo studiato attentamente i metodi di montaggio già presenti in commercio in modo da progettare una procedura di installazione secondo le esigenze e le aspettative di tecnici e montatori.
Abbiamo quindi progettato un sistema di montaggio integrato nel prodotto che soddisfa tutti i requisiti di versatilità e di facilità d’installazione.
Per la realizzazione del frontalino in plastica degli amplificatori, lo studio Nussbaumer ha proposto, già in fase di design, di utilizzare la tecnica di stampaggio in–mold decoration, innovativa per RCF. Questo ha permesso di ottenere un look molto elegante con un gradevole effetto di profondità.
Come ultimo step, è stata realizzata tutta la documentazione tecnica per la realizzazione dei primi prototipi (tavole quotate di assiemi e particolari).
Il risultato

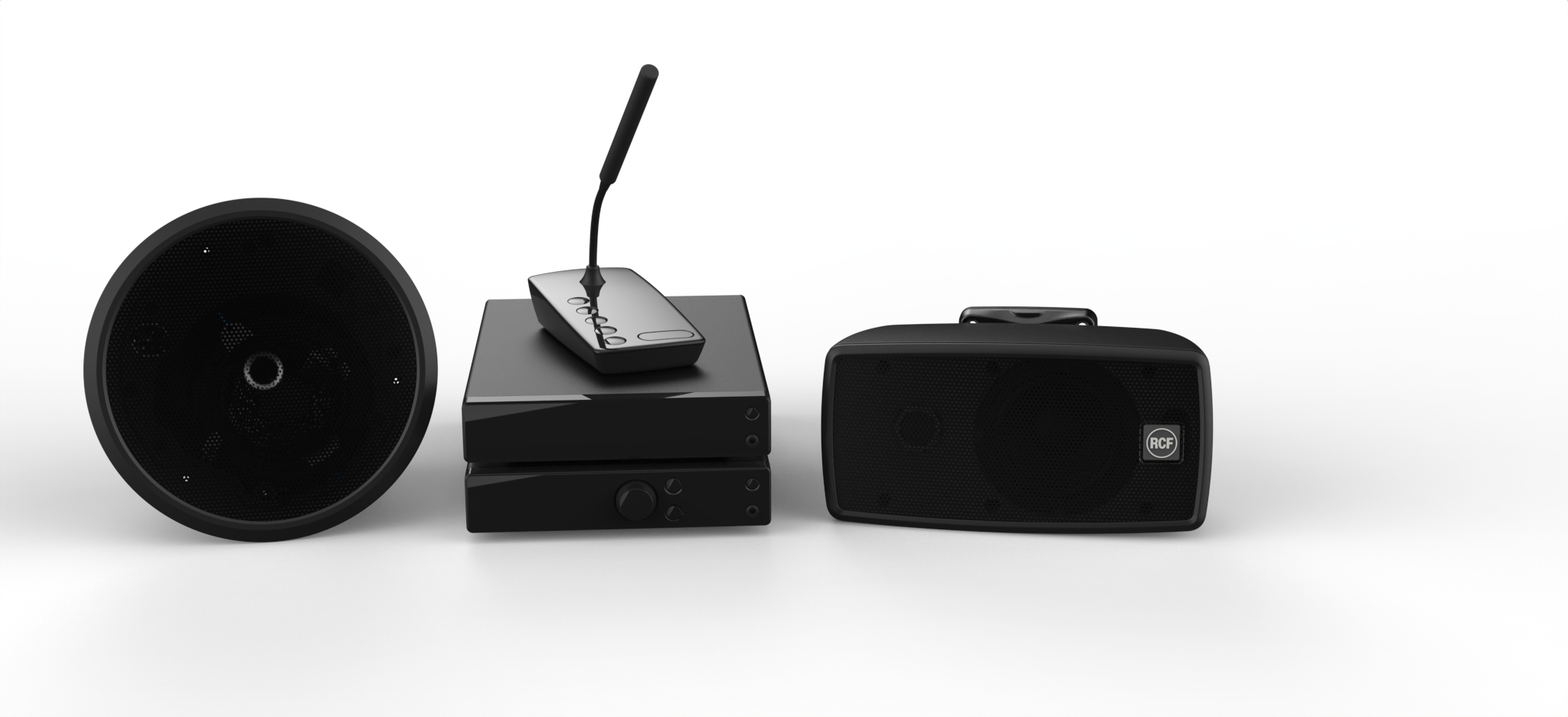

DIFFUSORE RCF DA INCASSO A SOFFITTO
Diffusore di ottima qualità dall’estetica gradevole e moderna che grazie al sistema di aggancio magnetico della rete, ne permette con facilità la rimozione. È, quindi, possibile l’accesso diretto ai selettori della potenza, e un’installazione semplice e rapida.
Risponde inoltre a tutti i requisiti di sicurezza richiesti.
DIFFUSORE RCF DA PARETE
Diffusore dal design innovativo ed elegante dotato di una struttura robusta grazie all’utilizzo di materiali di qualità che insieme ad un accurato progetto acustico garantiscono un’eccezionale fedeltà musicale. Il supporto di montaggio regolabile in dotazione consente un’installazione semplice e rapida, con posizionamento in verticale o in orizzontale, regolandone anche l’inclinazione, in modo da integrare perfettamente il diffusore all’ambiente circostante.
UNITÀ’ AMPLIFICATORE
Questa unità amplificatore non è più un oggetto che deve essere relegato dietro un bancone o precluso alla vista, perché il nuovo design e frontalino ne fanno un vero e proprio oggetto d’arredo che può tranquillamente essere posizionato in vista.
L’obiettivo di ottenere un dispositivo dalle alte prestazioni, compatto, elegante, affidabile e di facile utilizzo, con questo amplificatore è stato raggiunto pienamente.
La linea è stata completata da un controllo remoto a parete e da una base microfonica per annunci.
